LNG汽化海水排放无线温度监测系统
1.1、应用领域
LNG接收站ORV换热的海水经排海管线排入海中，而温排水的排放需要满足《地表水环境质量标准》的温升要求。因此需要准确监测接收站出海口的海水温度是否达到相关要求，同时给节能减排工作提供准确的依据。
1.2、系统构成
海底温度传感器、海水电缆、无线温度变送器、无线网关。
海底温度传感器：测量范围0~50℃，材质316SS，输出4-20mA，带MCBH3M水下接头，精度0.2%，工作电压24VDC；温度传感器最大可用于4000米水深。
海水电缆为Galv. HS Steel铠装，双层钢丝铠装，电缆断裂能力达66KN，海水电缆一端带有MCIL3F专用水下接头，适用于传感器自带MCBH3M水下接头，通过locking sleeve紧密连接，从而达到密封的效果。
1.3、工作原理
温度传感器将信号传输至无线温度变送器，然后通过WIRELESS HART方式发送至1420网关，进而传输至DCS系统。

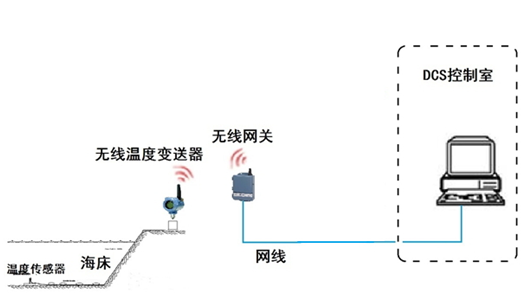

无线仪表系统总体结构图：
无线仪表系统总体结构图：
1.4、产品特点
可用于深海温度监测，最深可用于海底4000米。
岸上无需铺设电缆。如果铺设电缆，不仅成本高昂，施工难度也非常大，这也是用户长期以来无法进行有效监测的主要原因，采用无线方案可以有效的解决这个问题。
更高的可靠性：基于先进的自适应无线MESH网络架构、通道冗余、时间同步信息使得网络的可靠性更高；
安全性：通过加密、验证、授权、密码管理及其他开放的工业标准，确保网络的安全性；
高效的电源管理：长寿命、本安智能电源模块应用于现场无线仪表，确保应用安全、可靠。
